Зачем использовать ребристую трубку для теплового насоса?

Ребристые трубы обычно используются в теплообменниках различного назначения, включая тепловые насосы. Основная цель оребренных трубок в системе теплового насоса — повысить эффективность теплопередачи между хладагентом и воздухом или другими теплоносителями. Вот как обычно используются оребренные трубы в тепловом насосе:

1. Теплообмен. В тепловом насосе хладагент подвергается циклу сжатия и расширения для передачи тепла из одного места (источника тепла) в другое (радиатор). Ребристые трубы используются как часть змеевиков теплообменника в системе теплового насоса.

2. Поглощение тепла. В змеевике испарителя (внутреннем блоке) хладагент поглощает тепло из окружающего воздуха. Ребристые трубы змеевика испарителя помогают увеличить площадь поверхности теплопередачи. Эти ребра создают турбулентность в воздухе, улучшая теплообмен и позволяя хладагенту более эффективно поглощать тепло.

3. Выделение тепла: В змеевике конденсатора (наружном блоке) хладагент отдает тепло наружному воздуху. Опять же, оребренные трубы используются для улучшения теплопередачи за счет увеличения площади поверхности. Хладагент, находящийся теперь под высоким давлением, отдает свое тепло окружающему воздуху, который затем выдувается вентилятором.

Какой тип оребренной трубы будет использоваться?

Тип оребренной трубы, используемой в системе теплового насоса, зависит от нескольких факторов, включая конкретное применение, условия окружающей среды и требования к конструкции системы. Вот некоторые распространенные типы оребренных трубок, используемых в тепловых насосах:

1. Обычные ребристые трубы. Это обычные трубы с гладкими прямыми ребрами, прикрепленными к внешней поверхности. Они относительно просты по конструкции и подходят для применений с умеренными требованиями к теплопередаче.

2. Гофрированные ребристые трубы. Гофрированные ребра имеют волнистый или зигзагообразный рисунок. Они увеличивают площадь поверхности теплопередачи и в некоторых случаях могут быть более эффективными, чем простые ребра. Их часто используют, когда необходима усиленная теплоотдача.

3. Ребристые трубы с жалюзи. Ребра с жалюзи имеют конструкцию, напоминающую лопасти жалюзи. Они обеспечивают эффективную передачу тепла и устойчивы к загрязнению. Они обычно используются в конденсаторах и испарителях с воздушным охлаждением.

4. Перфорированные ребристые трубы. Эти ребристые трубы имеют небольшие перфорации в ребрах. Их часто используют в тех случаях, когда образование инея или льда является проблемой, поскольку перфорация помогает предотвратить образование льда и улучшить размораживание.

5. Зубчатые ребристые трубы. Зубчатые ребра имеют зубчатый или зубчатый край. Такая конструкция усиливает турбулентность воздуха, повышая эффективность теплопередачи. Зубчатые ребристые трубы часто используются в высокоэффективных теплообменниках.

6. Трубы с ребрами на позвоночнике. Плавники на хребте состоят из центрального позвоночника с меньшими ребрами, выступающими наружу. Такая конструкция обеспечивает большую площадь поверхности и хорошие характеристики теплопередачи. Ребристые трубы подходят для требовательных применений тепловых насосов.

7. Витые ребристые трубы. Витые ребра имеют спиральную или скрученную форму. Такая конструкция создает закрученные воздушные потоки, что может повысить эффективность теплопередачи. Витые ребристые трубы используются в различных теплообменниках.

8.  Экструдированные ребристые трубы . Экструдированные ребра создаются путем выдавливания ребер из материала базовой трубы. Они обеспечивают превосходные характеристики теплопередачи и часто используются в промышленных теплообменниках.

Выбор типа оребренной трубы зависит от таких факторов, как требуемая скорость теплопередачи, условия эксплуатации (температура и давление), наличие загрязнений или засоряющих веществ, а также доступное пространство для теплообменника. Кроме того, выбор материала оребренных трубок (например, алюминия, меди) следует учитывать с учетом таких факторов, как теплопроводность и коррозионная стойкость.

В конечном счете, выбор наиболее подходящего типа оребренных труб должен осуществляться на основе тщательного анализа требований и проектных параметров конкретных систем тепловых насосов. Чтобы сделать лучший выбор для конкретного применения, часто необходима консультация с инженером по теплообменникам или системам отопления, вентиляции и кондиционирования воздуха.

Ребристые трубы бывают различных конструкций и материалов, в зависимости от конкретных требований системы теплового насоса. Распространенные материалы включают алюминий и медь, которые обладают хорошими свойствами теплопроводности. Ребра на трубках могут иметь разную форму, например прямую или гофрированную, и могут располагаться с разными интервалами для оптимизации теплопередачи.

Выбор оребренных трубок зависит от таких факторов, как мощность теплового насоса, желаемая эффективность, условия эксплуатации (температура и давление), а также совместимость с хладагентом, используемым в системе.

Таким образом, оребренные трубы играют решающую роль в системах тепловых насосов, повышая эффективность теплообмена между хладагентом и окружающим воздухом, помогая передавать тепло из одного места в другое в процессе нагрева или охлаждения.

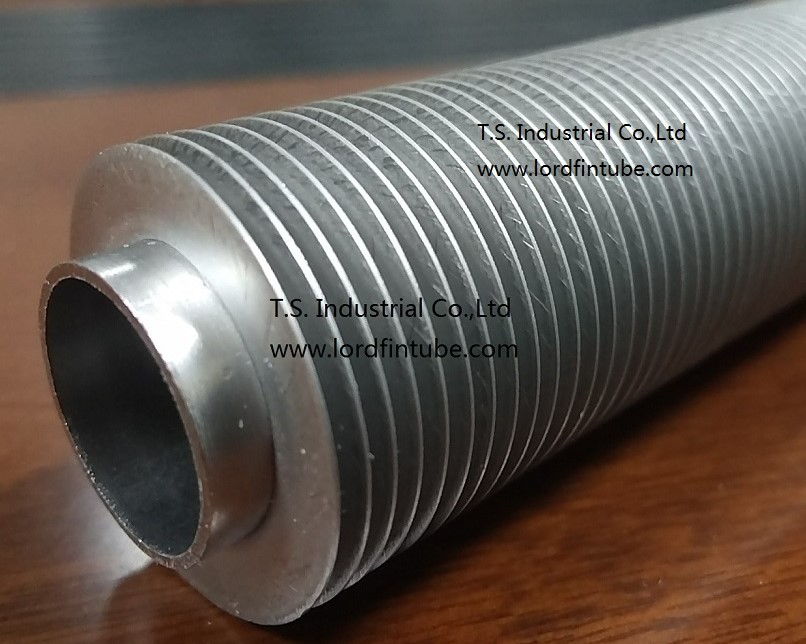

Ребристая труба для теплового насоса
