Что такое многовыводные стальные трубы с внутренними нарезами?

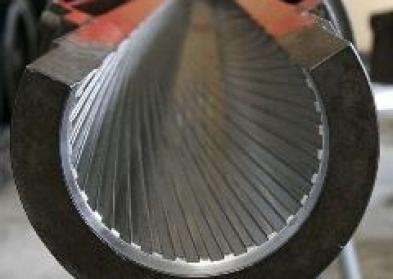

Нарезная стальная трубка с несколькими выводами внутри представляет собой специальную трубку с углом спирали 30 градусов внутри трубки. Внутренние многовыводные нарезные стальные трубы должны применяться на водяной стенке котлов электростанций в качестве основного компонента теплообмена. Вращательное движение воды, вызванное внутренними спиральными ребрами, может устранить паровую пленку на внутренней поверхности труб и, таким образом, достичь пузырькового кипения.

Существует два типа трубок с внутренним оребрением: нарезная трубка с несколькими выводами и оптимизированная нарезная трубка с несколькими выводами.

Многовыводные нарезные трубки сгруппированы в два типа, обозначенные как Тип A и Тип B, с углом спирали 30 градусов. Эти уникальные продукты могут повысить термический КПД на 30% по сравнению с трубками без покрытия.

Оптимизированная многовыводная нарезная трубка представляет собой новую ребристую трубку, угол спирали которой составляет до 40 градусов и более, что позволяет дополнительно повысить термический КПД на 20% по сравнению с обычными многовыводными нарезными трубками, которые, безусловно, имеют лучшую теплопередачу. производительность;

Подробности см. в характеристиках теплопередачи ниже, включая голые трубки, многовыводные нарезные трубки и оптимизированные многовыводные нарезные трубки:

Трубы стальные многовыходные нарезные основные марки стали:

20G, SA210C, SA210A1, 15CrMoG, 12Cr1MoVG, T2, T12, T23, T91

Стандартные многовыводные нарезные стальные трубы (деталь)

GB5310-2008, GB/T 20409-2006 Китайский национальный стандарт Бесшовные стальные трубы с несколькими нарезами для котлов высокого давления

ASME SA-213M-2015 Спецификация для бесшовных трубок котлов, пароперегревателей и теплообменников из ферритных и аустенитных легированных сталей.

Размер многовыводных нарезных стальных трубок:

Внешний диаметр: 22–82,6 мм; Масса: 4,0–16,0 мм.

Применение трубок с многовыводными нарезами:

Нарезные трубы применяют в котлах высокого давления для устранения эффекта паровой пленки за счет ДНБ на внутренней поверхности трубы и повышения теплового КПД в стенках печи.

Нарезные трубы в обычном котле обеспечивают больший запас прочности для естественной и принудительной циркуляции, а также множество экономических преимуществ, таких как:

• Уменьшение веса сливных стаканов,

коллекторы, барабан и соединительная труба

• Снижение мощности насосов

• Уменьшение веса каркаса
