1. Что представляют собой теплообменные трубки с продольными сварными ребрами?

Теплообменные трубы с продольными сварными ребрами являются частью общего теплообменного или теплообменного оборудования, особенно теплообменных трубок с продольно идущими ребрами, которые увеличивают площадь теплопередачи.

2. Каков метод изготовления продольно-сварной ребристой теплообменной трубки?

Базовая технология изготовления продольно-сварной ребристой теплообменной трубки:

В настоящее время оребренные трубы, используемые для газовых, водяных и паровых теплообменников, представляют собой оребренные трубы L-образной формы , спиральные оребренные трубы, оребренные трубы H-образной формы и другие поперечные оребренные трубы, которые имеют большое сопротивление и низкий коэффициент теплопередачи. Недостатки, приводящие к более высоким затратам на оборудование и эксплуатационным расходам. Ребристая теплообменная трубка с продольно сварными ребрами представляет собой продольно ребристую трубку, целиком связанную с алюминиевым сплавом. Форма внешнего края радиального поперечного сечения является прямоугольной. Каждая ребристая теплообменная трубка соединена коллектором, что устраняет необходимость в трубных пластинах и улучшает. Коэффициент использования пространства и направление потока газа параллельны теплообменной трубке, что имеет преимущества низкого сопротивления и высокого коэффициента теплопередачи. Однако свойства материала алюминиевого сплава определяют, что его нельзя использовать в условиях высоких температур и высокого давления, а соединение с трубами из углеродистой стали затруднено.

Трубка с продольным оребрением Содержание полезной модели

Чтобы преодолеть недостаток, заключающийся в том, что существующие продольные ребристые трубы, изготовленные из цельнокатаного алюминиевого сплава, не могут использоваться в условиях высоких температур и высокого давления, используется теплообменная трубка с продольными сварными ребрами. Теплообменная трубка с продольными сварными ребрами не только имеет низкое сопротивление, но также имеет высокие преимущества коэффициента теплопередачи, выдерживает высокие температуры и давление, коррозионную стойкость и увеличивает срок службы оборудования.

Техническое решение, принятое в теплообменной трубке с продольно сварными ребрами для решения своих технических проблем, представляет собой теплообменную трубку с продольными сварными ребрами, которая включает в себя трубку с круглым теплообменным сердечником и продольные ребра и характеризуется периферией круглого теплообменного сердечника. труба Лазерная сварка не менее 4 частей V-образных продольных ребер, симметрично расположенных вверх и вниз, причем центральная линия является осью симметрии, а соединительные линии наружных концов продольных ребер имеют прямоугольную форму в поперечном сечении.

Круглая теплообменная сердцевинная труба и продольные ребра изготовлены из углеродистой стали, нержавеющей стали или титанового сплава.

Полезный эффект полезной модели заключается в том, что, поскольку поперечное сечение теплообменной трубки с продольными ребрами прямоугольное, ее можно легко собрать в теплообменное оборудование, трубная пластина отсутствует, коэффициент использования пространства улучшается, направление воздушного потока параллельно теплообменной трубке, сопротивление мало. , Не легко накапливать пыль, легко чистить. При использовании лазерной сварки термическое сопротивление между ребром и теплообменной трубкой практически равно нулю, что улучшает коэффициент теплопередачи. Используйте углеродистую сталь, а не нержавеющую сталь, титановый сплав и другие материалы, выдерживающие высокие температуры и давление, коррозионную стойкость (продольная оребренная труба из углеродистой стали. После завершения сварки ее можно обработать процессом цинкования), чтобы продлить срок службы. оборудование.

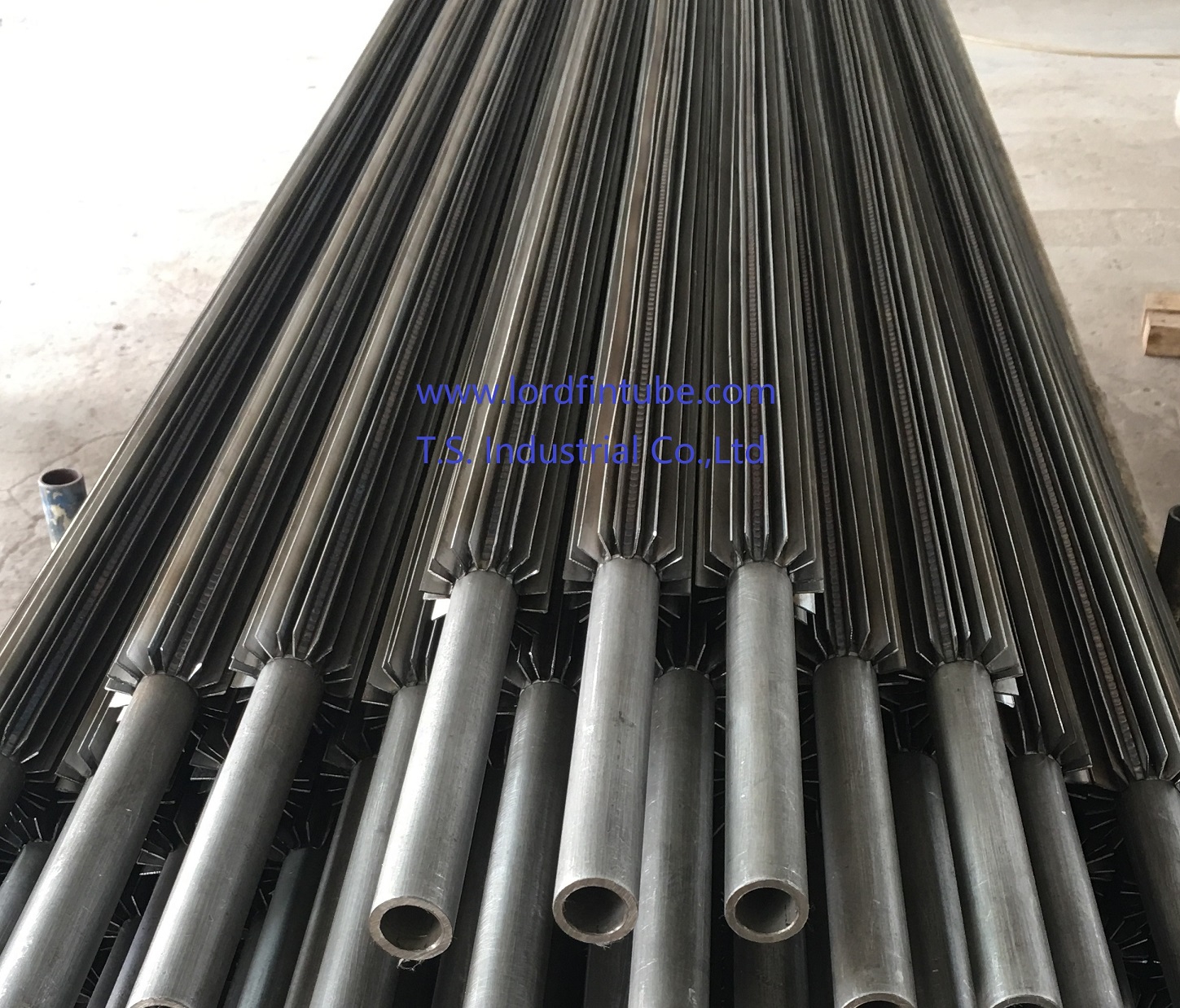

теплообменная трубка с продольно сварными ребрами
