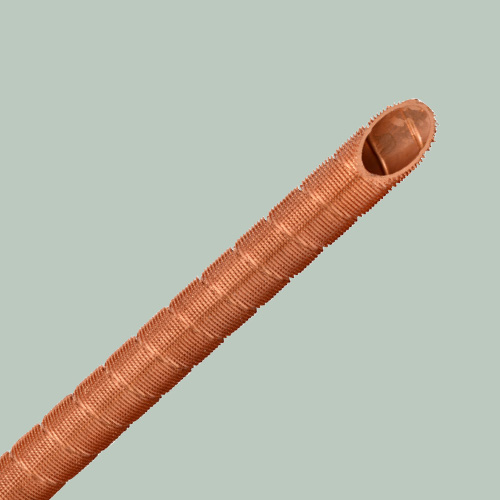

Вспаханные ребристые трубы|Ребристые трубы с зубчатыми корнями
Что такое вспаханные ребристые трубы? Трубы с вспаханными ребрами, также известные как ребристые трубы с зубцами, представляют собой тип компонента теплообменника, используемый для повышения эффективности теплопередачи.
DESCRIPCIóN
Что такое вспаханные ребристые трубы?
Трубы с вспаханными ребрами, также известные как ребристые трубы с зубцами, представляют собой тип компонента теплообменника, используемый для повышения эффективности теплопередачи. Эти трубки имеют ребра, которые механически прикреплены к внешней поверхности трубки. Процесс «вспашки» включает вырезание или пропашку канавки или канала на внешней поверхности трубки, а затем вставку ребер в эти канавки. Такая конструкция увеличивает площадь контакта между ребром и трубкой, улучшая характеристики теплопередачи. Вот некоторые ключевые особенности и области применения вспаханных ребристых трубок:
1. Вспаханные ребристые трубы Улучшенная теплопередача:
Трубы с вспученными ребрами используются в различных теплообменниках для улучшения теплопередачи между жидкостью внутри трубки и окружающей средой. Увеличенная площадь поверхности, обеспечиваемая ребрами, обеспечивает более эффективный теплообмен.
2. Вспаханные ребристые трубы повышенной прочности:
Механическое соединение ребер с трубкой в процессе вспашки приводит к прочному соединению, что делает трубы с вспаханными ребрами подходящими для применения при высоком давлении и высоких температурах.
3. Вспаханные ребристые трубы с несколькими типами ребер:
Трубы с вспаханными ребрами могут иметь различную конфигурацию ребер, например, прямоугольные или зубчатые. Эти опции позволяют настраивать систему в соответствии с конкретными требованиями к теплопередаче и условиями эксплуатации.
4. Материалы вспаханных ребристых трубок:
Трубки и ребра могут быть изготовлены из различных материалов, включая алюминий, медь, углеродистую сталь, нержавеющую сталь и другие, в зависимости от потребностей применения и обрабатываемых жидкостей.
5. Применение вспаханных ребристых труб:
Трубы с вспученными ребрами находят применение в различных отраслях промышленности и применениях, включая теплообменники с воздушным охлаждением, конденсаторы пара, холодильные системы и технологические теплообменники. Их часто выбирают, когда необходима высокоэффективная теплопередача.
6. Прочность вспаханных ребристых трубок:
Трубы с оребрением известны своей долговечностью и устойчивостью к повреждениям, что делает их пригодными для применений, в которых теплообменник может подвергаться механическим нагрузкам или вибрации.
|
|
ОД |
Толщина стен |
ОД |
Толщина стен |
минимальная толщина стенки |
Высота плавника |
Номинальная площадь наружной поверхности |
фактическая площадь внешней поверхности |
Номинальная площадь внутренней поверхности |
Номинальная площадь внутренней поверхности |
|
1 |
11.1 |
1.1 |
13,8 |
0,75 |
0,6 |
1,7 |
0,0348 |
0,1503 |
0,0279 |
0,0307 |
|
2 |
15.88 |
1.2 |
18.58 |
0,85 |
0,7 |
1,7 |
0,0499 |
0,2094 |
0,0423 |
0,0465 |
|
3 |
19,7 |
1.33 |
22,4 |
0,95 |
0,8 |
1,7 |
0,0618 |
0,2566 |
0,0535 |
0,0589 |
Конструкция с вспаханными ребрами — лишь один из многих типов ребер, используемых в теплообменниках. Выбор конструкции и материала ребер зависит от конкретных требований к теплопередаче, условий эксплуатации и природы жидкостей, участвующих в процессе теплообмена.
Вспаханные ребристые трубы
