1.0. Общие сведения о шиповании печных трубок

Печные трубы являются неотъемлемыми компонентами промышленных печей, отвечающими за передачу тепла нагреваемому материалу. Их конструкция и выбор материалов должны учитывать стабильность и долговечность в условиях высоких температур, а также баланс между эффективностью теплопередачи и механической прочностью. Исследование печных  шипованных труб включает в себя углубленный анализ их структуры, материалов, характеристик теплопередачи, а также механизмов коррозии и износа с целью оптимизации производительности печи, продления срока службы труб и обеспечения безопасной и стабильной работы печи.

- Данная спецификация касается труб с шипами, у которых цилиндрические шпильки закрепляются на голых трубах с помощью процесса автоматической контактной электросварки.

- Данная спецификация касается допусков, испытаний и критериев приемки.

- Упомянутый далее производитель обеспечивает операции ошиповки с учетом конкретных требований заказа.

- В заказ включены технические заявки (ТЗ) и дополнения к настоящему техническому заданию.

2.0 Шипование печных трубок. Информация для заказа.

В требовании и/или заказе на поставку должно быть указано следующее:

2.1 Для трубок

- Количество, (Если не указано иное, пробирки поставляются HPF бесплатно)

- Название (Если не указано иное, трубы представляют собой бесшовные трубы и т. д.),

- Спецификация (А 106,.А 312 и т.д…),

- Марка или тип (B, A, TP 304 и т. д.),

- Размеры (диаметр, толщина стенки),

- Длина в одной длине, за исключением случаев, когда изготовителю требуется стыковая сварка.

- Должна быть предусмотрена избыточная длина, чтобы принять во внимание изменения размеров во время ошиповки,

- Для испытаний и эксплуатационных регулировок должна быть предусмотрена длина 1000 мм для каждого класса.

- Трубы должны соответствовать применимому стандарту труб (прямолинейность, концентричность и т. д. …)

2.2 Конфигурация шпилек и марка материала

- Высота,

- Диаметр,

- Шаг (обычно 16 мм: расстояние между двумя соседними рядами круглых шпилек),

- Общее количество, количество в ряду, количество в продольном направлении в зависимости от шага

- Материал шпильки (углеродистая сталь, AISI 304, AISI 409…)

- Размеры оголенных концов и промежуточных оголенных участков,

- Размеры по длине с шипами (длина и расположение шипованной секции),

2.3 Особые требования

- резка по длине,

- Скошенные концы в соответствии со стандартами труб или заказом,

- Термическая обработка зависит от марки трубы,

- Гидравлические испытания, не обязательные, если не указано иное,

- Защита от коррозии согласно § 8 и требованиям заказа.

3.0 Изучение изготовления печных труб

3.1 Сварка сопротивлением осуществляет соединение шпильки и трубы. Спецификация процедуры сварки должна быть представлена ​​в HPF на утверждение.

3.2 Шпильки расположены в шахматном порядке.

3.3 Шпильки считаются приспособлениями, не оказывающими давления и практически не имеющими несущих функций. Им остается лишь обеспечивать операцию введения шипованной трубы в отверстия трубной решетки конвекционных змеевиков.

3.4 За исключением трубок из нержавеющей стали или никелевых сплавов, трубы должны быть очищены абразивным листом или подвергнуты дробеструйной обработке (например, на специальном станке путем выступания чугунного зерна), чтобы облегчить прохождение тока во время шпильки и исключить любое окисление. или масштабировать трассировку.

Обезжиривание должно быть произведено на шпильках и трубках из нержавеющей стали или никелевого сплава.

3.5 Оператор-изготовитель проверяет качество работы каждой трубы визуальным контролем.

3.6 В случае использования базовой трубы из низколегированной стали (CrMo) и любого типа шпилек ее окружность должна быть предварительно нагрета на минимальной длине 200 мм с обеих сторон точки крепления. Температура предварительного нагрева должна быть до 200°С при 250°С. Если процесс сварки остановлен более чем на 15 минут, трубка будет предварительно нагрета еще раз на длине 200 мм от точки прерывания, прежде чем снова начать зашивание.

3.7 В случае труб из низколегированной стали (CrMo) и любой марки шпилек, за исключением отдельного соглашения, требуется термообработка после шпильки. В этом случае процедура термической обработки должна быть представлена ​​на утверждение.

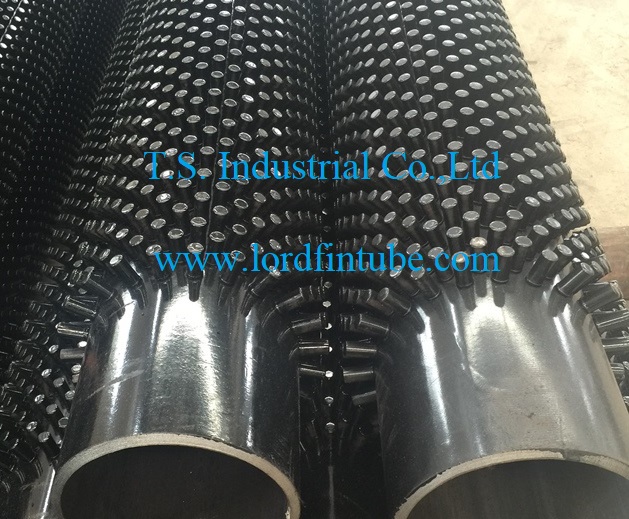

Шипованные трубы для печи
