Трубные решетки являются важными компонентами, используемыми в различных отраслях промышленности, особенно в теплообменниках и котлах. Обычно они изготавливаются из металла и имеют отверстия или отверстия, куда вставляются и механически закрепляются трубки. Форма трубной решетки зависит от конструкции и требований конкретного применения. Вот некоторые распространенные формы трубных решеток:

1. Круглая трубная решетка:

Это самая простая и часто используемая форма. Он состоит из плоской круглой пластины с отверстиями, просверленными или пробитыми в определенном порядке для размещения трубок.

2. Квадратная трубчатая решетка:

Похож на круглую трубную решетку, но квадратной или прямоугольной формы. Квадратные трубные решетки часто используются в тех случаях, когда ограниченное пространство или особые требования к компоновке требуют использования этой формы.

3. Треугольная трубная решетка:

В некоторых случаях можно использовать треугольную трубную решетку. Обычно он имеет три угла и может вмещать трубы треугольной формы.

4. U-образная трубная решетка:

Этот тип трубной решетки имеет U-образную форму и используется в теплообменниках с U-образными трубками, где трубы изогнуты в U-образную форму. U-образная трубная решетка удерживает концы U-образных трубок и позволяет легко снимать и обслуживать.

5. Трубчатый лист с плавающей головкой:

В кожухотрубных теплообменниках с плавающей головкой трубная решетка с плавающей головкой имеет неподвижную часть трубной решетки и плавающую часть, которая может перемещаться вперед и назад, компенсируя тепловое расширение труб.

6. Двойная трубчатая решетка:

В тех случаях, когда требуется высокий уровень безопасности, используются двойные трубные решетки. Эта конструкция включает в себя две трубные решетки с зазором между ними, заполненным воздухом или жидкостью, что обеспечивает дополнительный уровень защиты от возможных утечек в трубках.

7. Фланцевая и выпуклая трубная решетка:

Этот тип трубной решетки обычно используется в сосудах под давлением и котлах. Он имеет внешний обод с фланцами и вогнутую или изогнутую центральную часть, позволяющую выдерживать давление и термические нагрузки.

Трубные решетки могут быть изготовлены из различных материалов, таких как углеродистая сталь, нержавеющая сталь, медь или другие сплавы, в зависимости от требований применения и жидкостей, участвующих в процессе теплообмена. Выбор формы и материала зависит от таких факторов, как давление, температура, характеристики жидкости и структурные соображения.

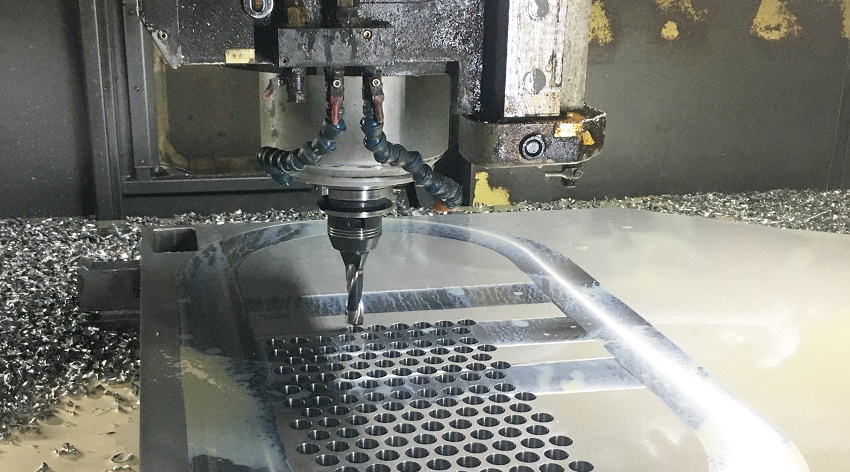

Прямоугольная трубная решетка
