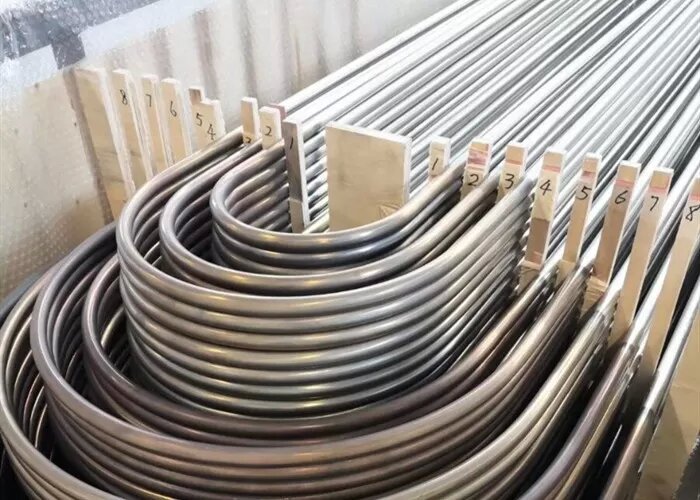

U-образные трубы нагревателя питательной воды
Трубы подогрева питательной воды U-образного изгиба являются неотъемлемой частью электростанций, особенно паровых электростанций, и используются для нагрева питательной воды, поступающей в котел.
DESCRIPCIóN
Что такое U-образные трубы нагревателя питательной воды?
Трубы подогрева питательной воды U-образного изгиба являются неотъемлемой частью электростанций, особенно паровых электростанций, и используются для нагрева питательной воды, поступающей в котел. Основная цель подогревателей питательной воды — повысить общую эффективность процесса выработки электроэнергии за счет предварительного нагрева воды, которая будет использоваться в цикле выработки пара.
Трубы нагревателя питательной воды с U-образным изгибом названы так из-за их U-образной формы. Конструкция U-образного изгиба обеспечивает непрерывный поток воды через трубы, максимизируя при этом площадь поверхности, доступную для теплопередачи. Питательная вода, обычно холодная, протекает через одну сторону U-образного колена, а высокотемпературный пар или горячий конденсат паровой турбины проходит через другую сторону. Поскольку две жидкости текут в противоположных направлениях, тепло передается от горячей стороны к холодной, предварительно нагревая питательную воду.
Преимущества использования труб нагревателя питательной воды с U-образным изгибом включают в себя:
1. Повышенная эффективность: путем предварительного нагрева питательной воды перед ее подачей в котел электростанция может снизить количество топлива, необходимое для производства того же количества пара. Это приводит к повышению общей термической эффективности.
2. Снижение термического напряжения. Конструкция U-образного изгиба помогает более равномерно распределять термические напряжения, что может привести к увеличению срока службы трубок и снижению затрат на техническое обслуживание.
3. Компактная конструкция: трубы с U-образным изгибом могут быть более компактными по сравнению с другими конструкциями, что делает их подходящими для различных компоновок электростанций.
4. Улучшенный контроль температуры: нагреватели с U-образным изгибом могут обеспечить точный контроль температуры питательной воды, что имеет решающее значение для оптимизации производительности электростанции.
Производственные стандарты и основные марки материалов для U-образных трубок нагревателя питательной воды могут варьироваться в зависимости от конкретных требований электростанции, отраслевых норм и используемых материалов. Как правило, эти трубы рассчитаны на работу в условиях высоких температур и высокого давления, а их производственные стандарты и марки материалов выбираются с учетом этих требований. Вот общий обзор:
U-образные трубы нагревателя питательной воды. Стандарты производства:
- Стандарты ASTM: Американское общество по испытаниям и материалам (ASTM) предоставляет различные стандарты для производства и испытаний материалов, используемых в трубках нагревателей питательной воды с U-образным изгибом. Конкретные стандарты ASTM, которые могут иметь значение, включают:
- ASTM A688/A688M – Стандартные спецификации для бесшовных и сварных трубок нагревателя питательной воды из аустенитной нержавеющей стали.
- ASTM A803/A803M – Стандартные спецификации для бесшовных и сварных трубок нагревателя питательной воды из ферритной нержавеющей стали.
- ASTM A556/A556M – Стандартные спецификации для бесшовных холоднотянутых трубок нагревателя питательной воды из углеродистой стали.
- Стандарты ASME: Кодекс Американского общества инженеров-механиков (ASME) по котлам и сосудам под давлением включает стандарты, относящиеся к сосудам под давлением и нагревателям питательной воды, которые могут быть применимы для U-образных труб на электростанциях. Например, нормы ASME по котлам и сосудам под давлением, раздел II, раздел III и раздел VIII, могут содержать рекомендации по выбору и производству материалов.
- Международные стандарты: в зависимости от местоположения и международных правил могут также применяться другие стандарты, такие как стандарты EN (европейский), JIS (японский) или ISO (Международная организация по стандартизации).
- Отраслевые стандарты. Некоторые отрасли или организации могут иметь свои собственные стандарты для трубок нагревателей питательной воды с U-образным изгибом, особенно в ядерных или критически важных приложениях.
U-образные трубы нагревателя питательной воды. Основные марки материалов:
- Нержавеющая сталь: Нержавеющая сталь является распространенным материалом для изготовления U-образных трубок нагревателя питательной воды из-за ее коррозионной стойкости и долговечности. Распространенные марки нержавеющей стали включают, среди прочего, 304, 304L, 316 и 316L.
- Ферритная нержавеющая сталь: В тех случаях, когда важна стойкость к хлоридному коррозионному растрескиванию под напряжением, можно использовать ферритные марки нержавеющей стали, такие как 439 или 444.
- Углеродистая сталь: трубы из углеродистой стали можно использовать в менее агрессивных средах, где требуется устойчивость к высоким температурам. Распространенные марки углеродистой стали включают ASTM A179, A192 и A210.
- Легированная сталь: трубы из легированной стали со специальными легирующими элементами могут использоваться для улучшения свойств, таких как повышенная жаропрочность и коррозионная стойкость.
- Дуплексная и супердуплексная нержавеющая сталь. В более требовательных условиях можно использовать дуплексные и супердуплексные марки нержавеющей стали благодаря их превосходной коррозионной стойкости и прочности.
Выбор марки материала зависит от таких факторов, как конкретные условия эксплуатации, температура, давление и окружающая среда, в которой будут использоваться трубы нагревателя питательной воды с U-образным изгибом. Очень важно ознакомиться с соответствующими стандартами и работать с инженерами по материалам, чтобы выбрать наиболее подходящие материалы и производственные стандарты для вашего конкретного применения. Кроме того, на выбор стандартов и материалов могут влиять местные правила и отраслевая практика.
Эти U-образные трубы нагревателя питательной воды изготовлены из материалов, способных выдерживать воздействие высоких температур и высокого давления, таких как нержавеющая сталь или другие коррозионностойкие сплавы. Регулярные проверки, техническое обслуживание и очистка необходимы для обеспечения их постоянной эффективности и безопасной эксплуатации.
Трубы нагревателя питательной воды с U-образным изгибом играют жизненно важную роль в энергетике, помогая повысить эффективность выработки электроэнергии за счет предварительного нагрева питательной воды и снижения расхода топлива на паровых электростанциях.
